Onyx™ 3Dプリントサービス

金属同等の強度・耐熱性・軽量化を実現する炭素繊維複合3Dプリント

Onyx™（オニキス）

Markforged 3Dプリンターで、複雑な形状を表面仕上げと寸法精度でプリントできます。

Markforged Onyx™(オニキス)は145度の高い耐熱性を備えています。

インフィルオプションを使用すると、高強度で軽量の部品を入手できます。これにより、印刷時間が短縮され、コストが削減されます。

(六角形)

(三角形)

Markforged Onyx™(オニキス)オンリーだから低コスト可能です。STLファイルで3dプリント設定することにより設定原価が削減。インフィルオプションによる材料が削減できる。

Markforged メーカーのソフトウェア使えば加工時間と材料費が分かります。データに関する機密も守られます。

従来の機械加工では複雑な形状ゆえに複数パーツへの分割加工・組み立てが必要だったワーク保持治具を、3Dプリント技術により一体成形へ一新。繰り返しの着脱動作に耐えうる優れた強度と耐久性を維持しながら、部品点数の削減・軽量化・製造プロセスの効率化を実現します。

複雑な形状になると、機械加工には単一の部品として製造できるレベルの限界があります。そのため、治具の設計を複数の部品に分割し、別々に加工された部品を組み立てる必要があります。

追加の機械加工ステップによりコストが増加するため、必要のない一部の部品が最終製品に残ります。

3Dプリンターを使用すると、最大 320mmX132mmX154mm の複雑な形状の部品を 1 つの部品として印刷できます。

重量とコストを最適化するために、設計の中で不要な部分を削除できます。

機械加工は、10ミクロンまでの高精度製品を生産する能力を持っています。また、コストの増加とともに、より高い精度に到達することができます。

使用した 3D プリンターの最大精度は100 ミクロンです。機械加工ほど高くはありませんが、ほとんどの用途には十分な精度レベルです。

ナイロンは十分な耐摩耗性を持っています。

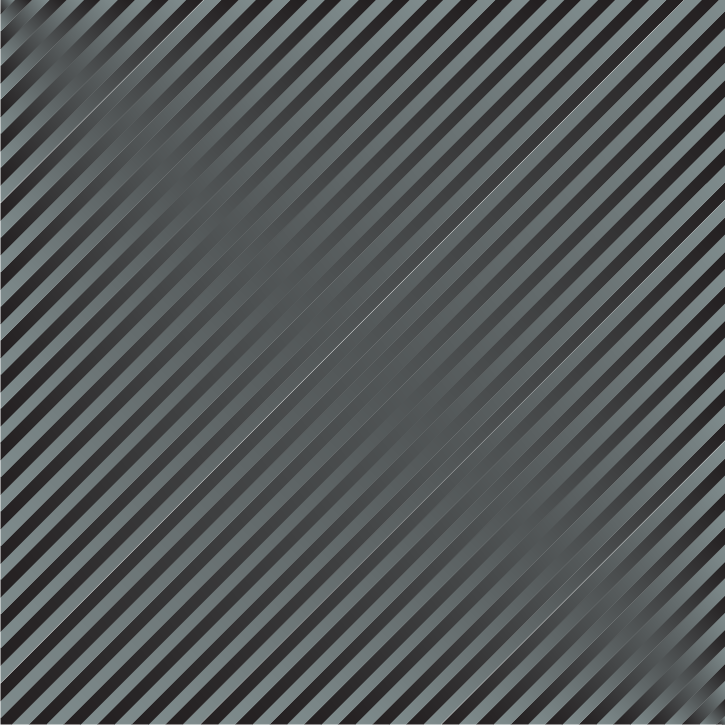

オニキスは、ナイロンにマイクロカーボンファイバーを混ぜた素材です。そのため、オニキスの耐摩耗性がナイロンよりも高いです。

設計変更時間と処理時間があるため最低３日間かかります。

プリント時間　=　４０時間

１２３０ｇ

２９０ｇインフィルを使用することで、さらに軽量化することができます。利用可能なインフィル種類

組立た部品の単価　=　￥３５、０００

3Dプリント部品の単価　=　￥２５，０００

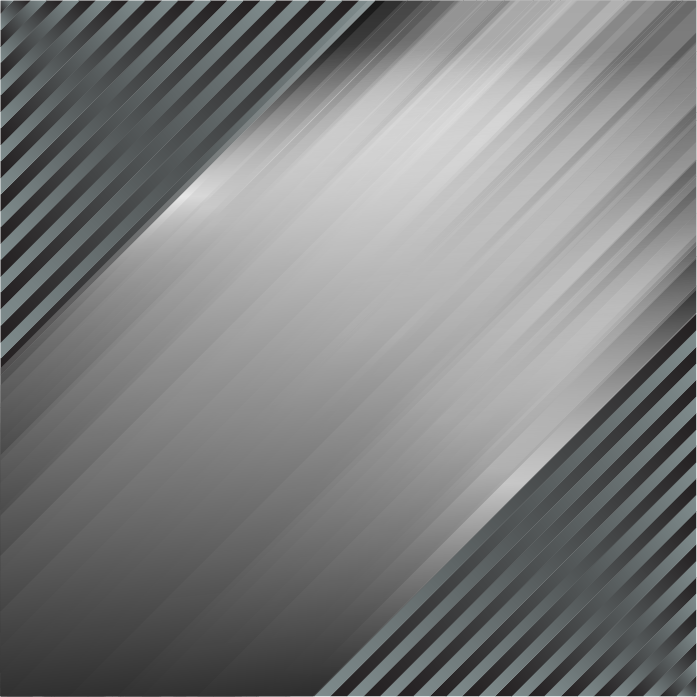

6061-T6アルミニウムと同じくらい強い部品をプリントできます。また要件に応じて、部品の剛性と強度を決定できます。

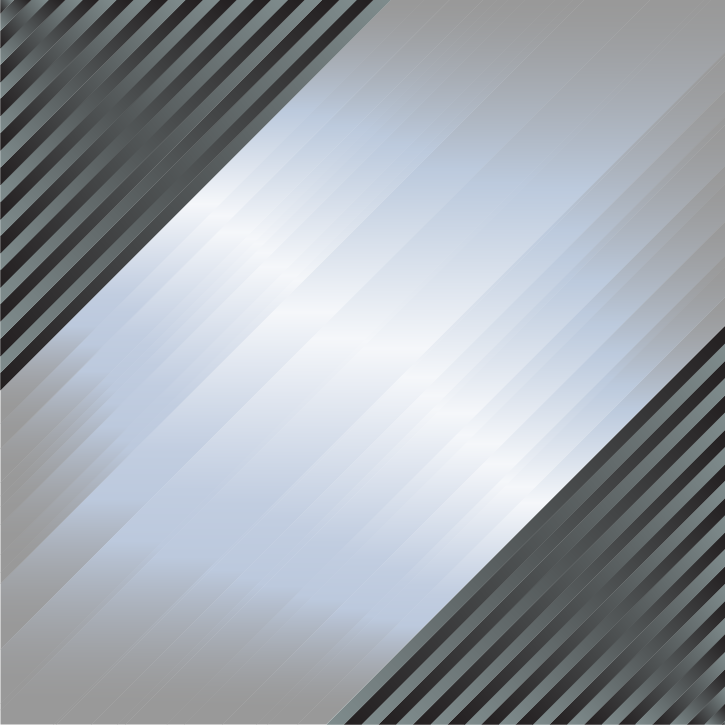

グラスファイバーを使用して強度の高い部品をプリントできます。コストと強度の両方を考慮すると、これは最も実行可能なオプションです。

グラスファイバーを使用して強度の高い部品をプリントできます。コストと強度の両方を考慮すると、これは最も実行可能なオプションです。

•　お客様からいただいた3D図面を3D図面に変換します。 •　3Dプリント用に部品のデザインを最適化します。

3Dプリントした部品にインサートを入れます。
