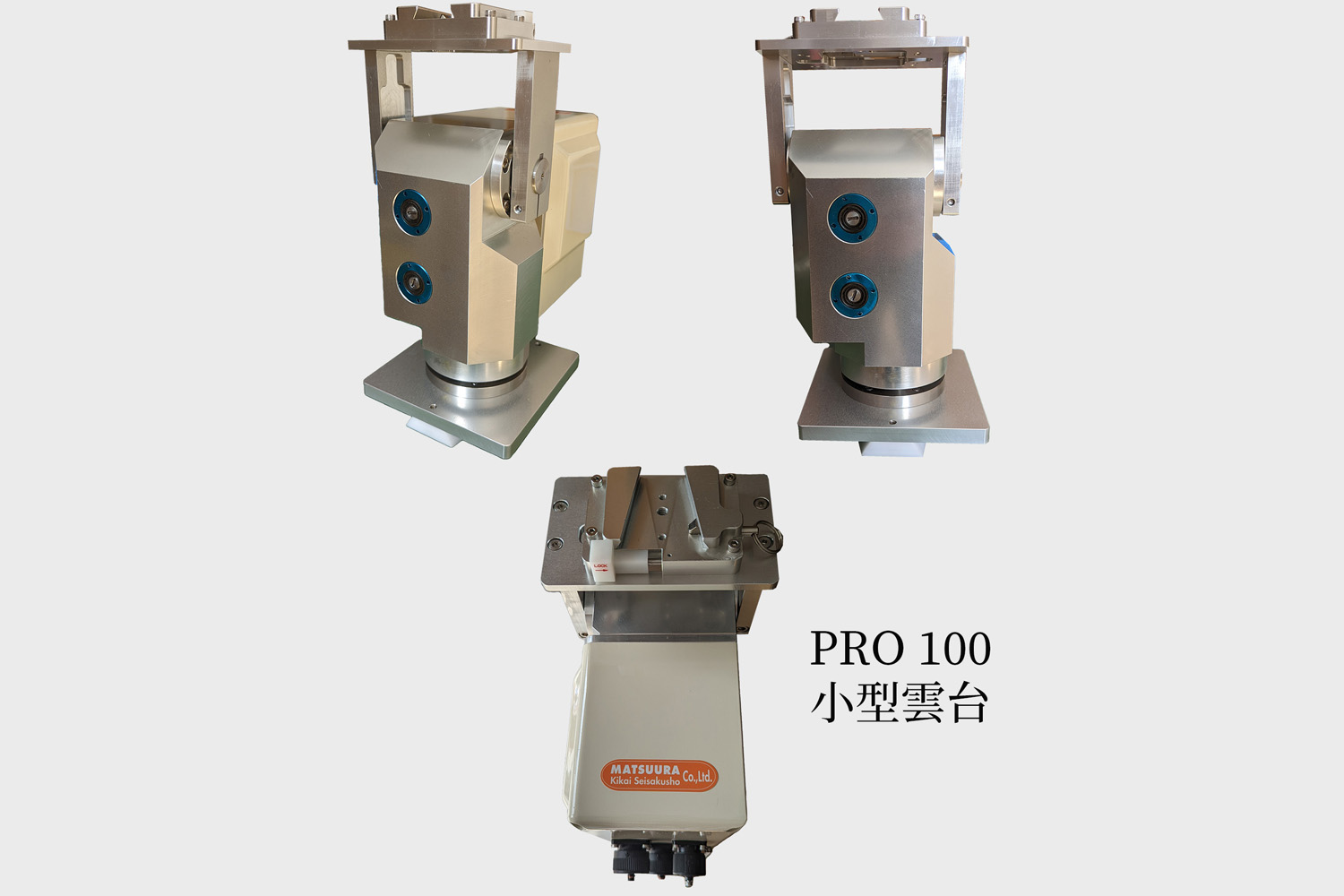

可搬型衛星自動ピークサーチ雲台
PRO 100K
- 軽量コンパクト設計。
- 組み立ては一人で工具不要で。
- パッケージには、コンパクトで頑丈なケースが含まれています。
- いつでもどこでも数分以内の高速衛星取得。
- 10分未満で組み立て完了。

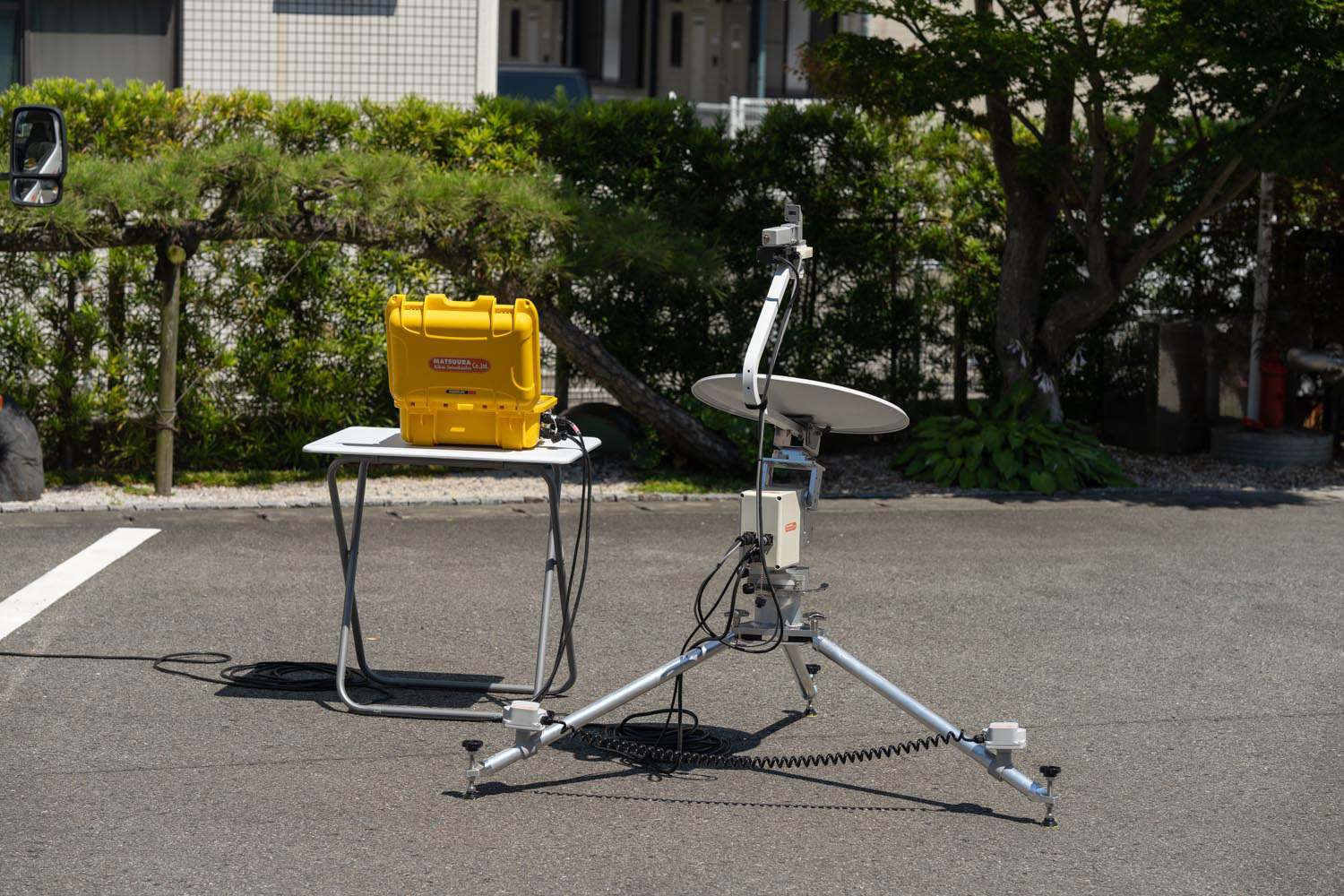

可搬性に特化した小型、軽量化タイプ
本体重量8.5 kg、28 cm × 11.5 cm × 28 cm と軽量でコンパクトな為、軽自動車での持ち運びも可能に。
キャリブレーションなし方位システム
キャリブレーションや磁気偏角なしで真北情報を提供するコンパスシステム。
電解強度のピークを素早く捕捉
送られてくる電波の電解強度を素早くキャッチし、電動で自動的にアンテナ方向を自動調整します。さらに、GPSと方位センサーを搭載し設置された位置と方位を自ら把握します。
簡単な操作と必要に応じて手動制御をサポート
コントローラーはタッチパネルで解り易く操作方法を表示します。
PRO – 100K 技術仕様
雲台本体
可動範囲
パン（水平角）： ±150度
チルト（仰角）： 0度～90度
チルト（仰角）： 0度～90度
回転速度
パン（水平角）： 最大5度/秒無負荷
チルト（仰角）： 最大5度/秒無負荷
ピーク速度： 3度/秒
チルト（仰角）： 最大5度/秒無負荷
ピーク速度： 3度/秒
外観寸法 (mm)
280 (h) × 115 (w) × 280 (d)
重量
8.5 kg
展開センサー
GNSS支援方位センサー*(オプション)
水平レベルセンサー (オプション)
水平レベルセンサー (オプション)
コントロールボックス
外観寸法 (mm)
171 (h) × 390 (w) × 308 (d)
重量
5 kg
供給電源
AC 100V
消費電力
150W
インターフェイス
タッチパネル
三脚
外観寸法 (mm)
330 (h) × 1180 (w) × 1360 (l)
重量
7 kg
操作内容
自動操作
自局位置確認（GPS搭載）
衛星波ピークサーチ
JOG動作
ピーク位置登録
衛星波ピークサーチ
JOG動作
ピーク位置登録
手動操作
目標衛星情報入力
水平レベル出し
POL角度調整
水平レベル出し
POL角度調整
構成品
雲台
コントロールボックス
コントロールケーブル
電源ケーブル
アンテナ取り付けブラケット
三脚
取扱説明書
コントロールボックス
コントロールケーブル
電源ケーブル
アンテナ取り付けブラケット
三脚
取扱説明書
オプション品
パラボラアンテナ一式
LNB, BUC
衛星モデム
同軸ケーブル 2本
LNB, BUC
衛星モデム
同軸ケーブル 2本
*方位精度は、マルチパス環境、表示されている衛星の数、衛星ジオメトリ、電離層の活動、およびSBASの使用によって異なります。
